该系列机身整体机构采用100mm方管焊接而成，经振动时效、自然时效处理，Y轴导轨创造性地直接铺设在床身结构面上，此结构面方管厚度为10mm，经龙门铣精加工而成。而目前市面主流铺设导轨方法有两种，其一为将铝型材用螺钉锁在床身结构面上，然后导轨铺设在铝型材上，此方式铝型材易变形，且床身结构较软；其二为在床身结构面上再加焊厚铁板，导轨铺设于此铁板上，此方式导致机床焊接应力大大增加，为后期床身因应力变形打下隐患。

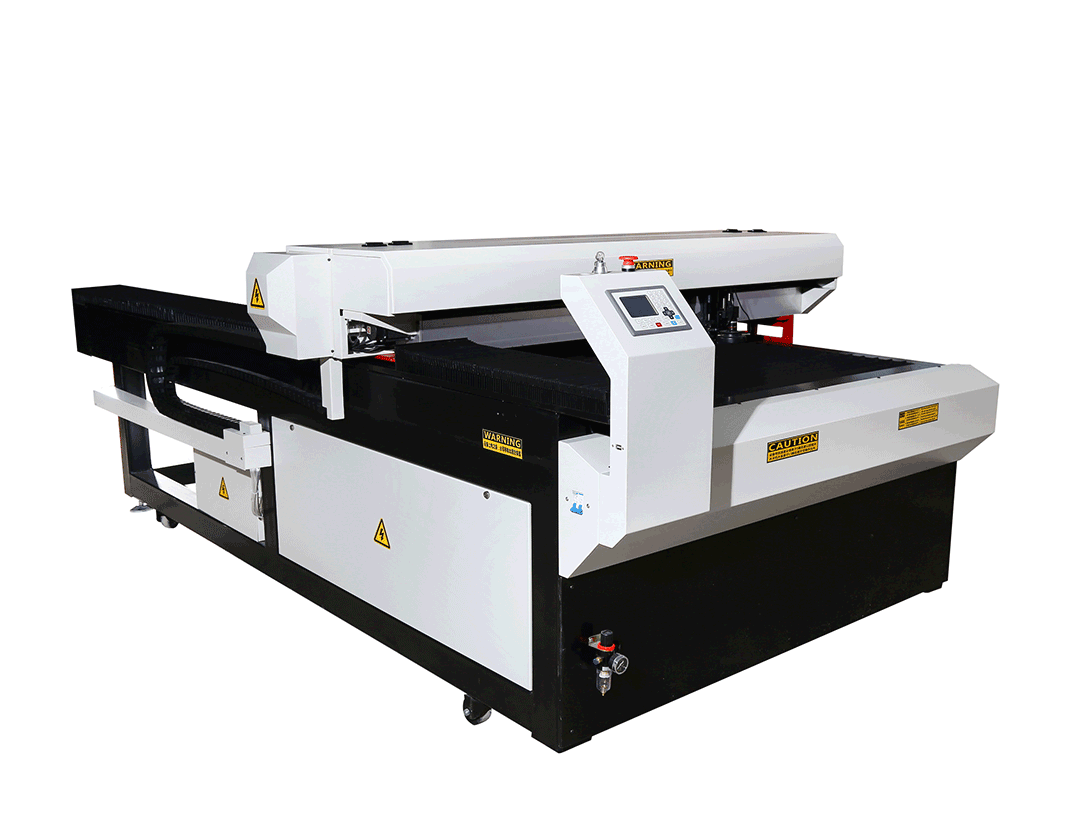

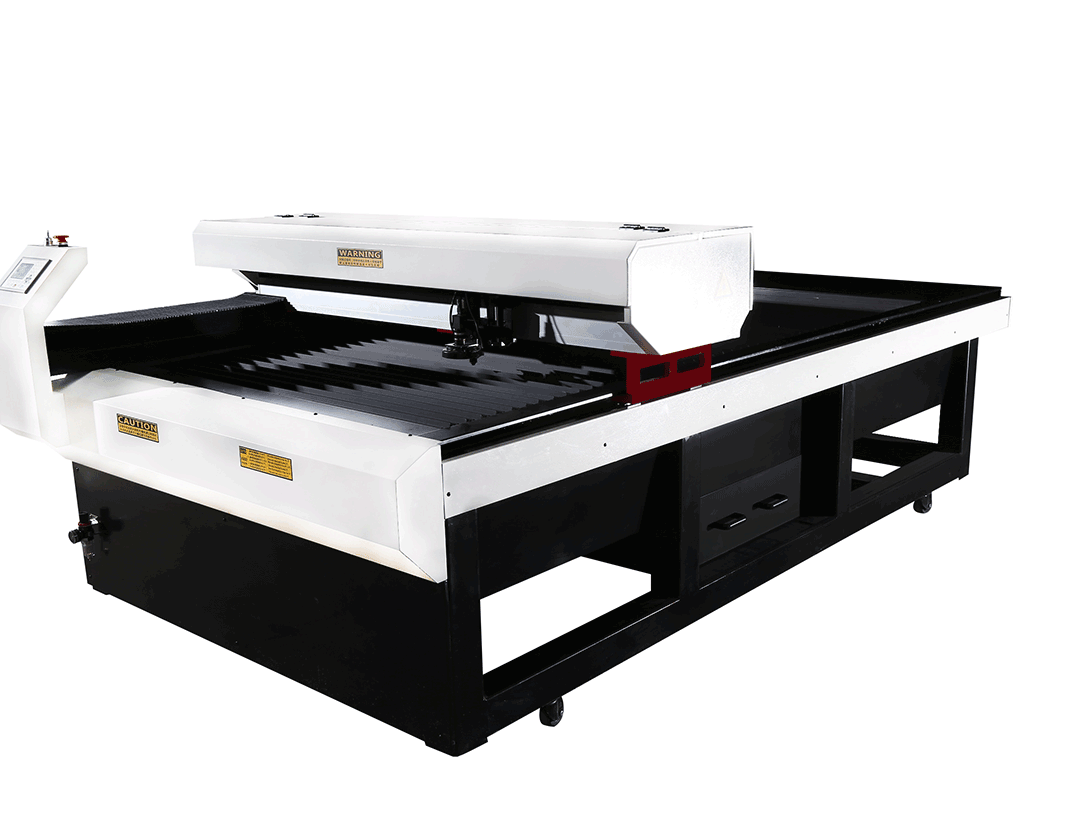

一、机床特点

该系列机身整体机构采用100mm方管焊接而成，经振动时效、自然时效处理，Y轴导轨创造性地直接铺设在床身结构面上，此结构面方管厚度为10mm，经龙门铣精加工而成。而目前市面主流铺设导轨方法有两种，其一为将铝型材用螺钉锁在床身结构面上，然后导轨铺设在铝型材上，此方式铝型材易变形，且床身结构较软；其二为在床身结构面上再加焊厚铁板，导轨铺设于此铁板上，此方式导致机床焊接应力大大增加，为后期床身因应力变形打下隐患。
机身X轴铝型材为高强度航空铝，设计合理，一次拉模成型，强度高，永久不变形，经龙门铣精加工而成。
机床采用恒光路系统，使得在机器任何位置光程均一致，这就大大的保证了机器的切割速度与效果全台面的一致性。
机床运动结构件——导轨、丝杠、电机等均为进口，保证机器运行精度、速度、稳定度。
光路反射系统均采用直径40mm镜片座与水冷方式，保证机器在高功率长时间运行情况下反射镜不发热，保证切割质量与切割速度。聚焦镜均采用直径22.5mm进口材料镜片，较市面常见直径20mm的更耐用，切割效果更好，稳定性更高。
而快装精密切割头的双聚焦系统，使得客户轻松更换聚焦镜，无需校准光路与调整焦距，更方便快捷。




一、机床配置单



配置名称	描述	备注
加工行程	X：1250mmY:2500mm	床身时效、高精度龙门铣加工
切割头	镜头快装精密切割头	双聚焦镜系统
恒光路	恒光路系统保证光程不变	保证切割速度切割效果一致
镜片冷却系统	整机反射镜片均有水冷冷却	高功率情况下镜片不会过热
机械传动系统	X/Y 轴采用滚珠丝杠	台湾进口 TBI
	X/Y/Z 采用 TBI 导轨	台湾进口 TBI
专用冷却系统	控温精度达±0.5℃，多种报警保护功能： 压缩机延时保护；压缩机过流保护；水流报警；温度超高、超低报警	广州特域CW6000
运动控制系统	脱机控制	乐创
X 轴、Y 轴伺服驱动器	MR-JE-40A	日本三菱
Z 轴驱动器	DMD-402A	乐创 LEETRO
控制系统	高分辨率液晶面板
主接触器	LS	韩国
主电磁阀	2V025	佳尔灵气动
原点开关	PANASONIC	日本松下
机床配线	高柔性拖链电缆	上海易初










三、技术规格

参数
激光器功率 (W)		300W
光束质量		M2≤1.1
工作台尺寸（mm）		1250×2500
工作台最大承重 (kg)		200
压克力最大切割厚度（mm）		40
机床定位速度 (m/min)		20
X\Y轴定位精度（mm/m）		±0.025
X\Y轴重复定位精度（mm）		±0.005
行程	X-轴（mm）	1250
	Y-轴（mm）	2500
	Z-轴（mm）	40
电源(50/60Hz)		单相220V
满载电流（A）		10
切割辅助气源气压 (MPa)		0.6
机床外形尺寸(L×W×H) （mm）		3600×1850×1200
机床净重 (kg)		1000
机床占地面积(L×W)（mm）		4000×2500



四、切割范围

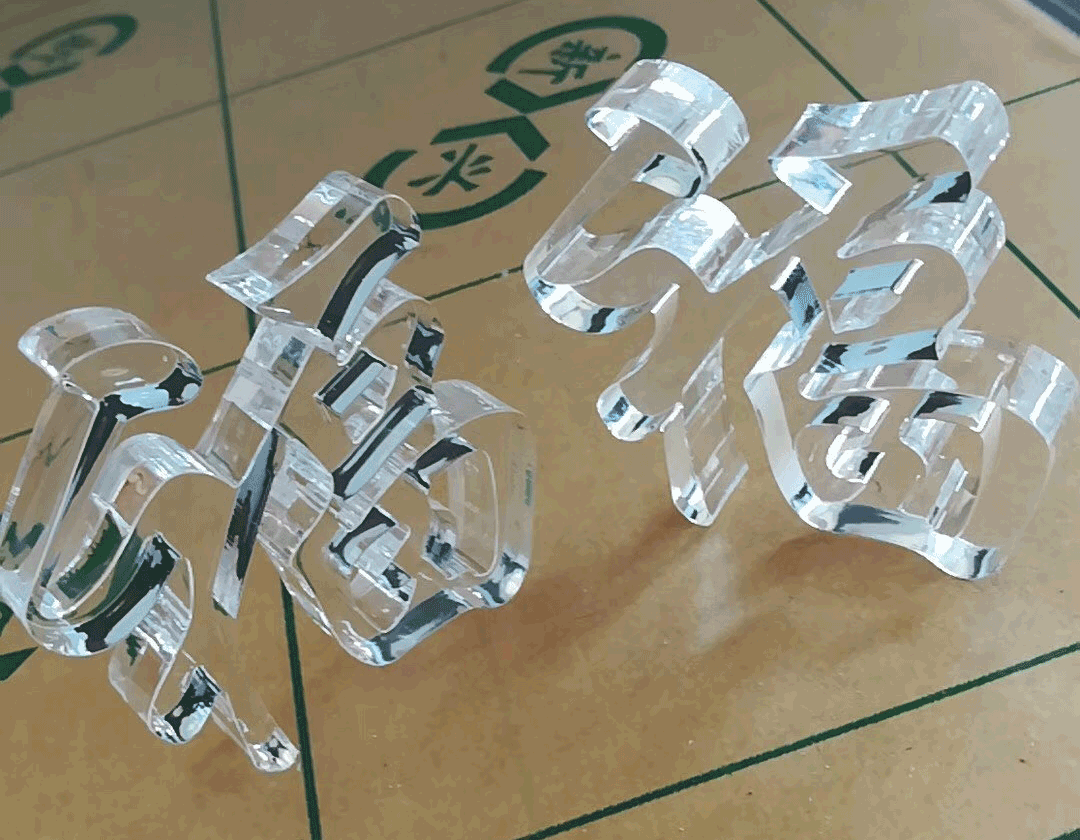

亚克力——40mm 以内
密度板——20mm 以内，低密度
应用行业：亚克力制品、标识标牌、电子，家具、玩具、地板、广告展示、礼品、  模型、工业面板。

参数
激光器功率 (W)		300W
光束质量		M2≤1.1
工作台尺寸（mm）		1250×2500
工作台最大承重 (kg)		200
压克力最大切割厚度（mm）		40
机床定位速度 (m/min)		20
X\Y轴定位精度（mm/m）		±0.025
X\Y轴重复定位精度（mm）		±0.005
行程	X-轴（mm）	1250
	Y-轴（mm）	2500
	Z-轴（mm）	40
电源(50/60Hz)		单相220V
满载电流（A）		10
切割辅助气源气压 (MPa)		0.6
机床外形尺寸(L×W×H) （mm）		3600×1850×1200
机床净重 (kg)		1000
机床占地面积(L×W)（mm）		4000×2500
